        环形导轨 圆弧型导轨 环形轨道输送线用单件

        条件筛选：

        种类筛选 夹具输送机
        类型 环形轨道输送线用单件
        导轨外形 圆孤型
        零件名称 导轨

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型
            		 材质 硬度
            V型面
            NHA01 圆弧型导轨 双侧V型 轴承钢 50~60HRC



             如需其他角度的圆弧型导轨请来图定制！

            注意事项：
            · 当环形运动时，NHA01不能单独使用，要与NHA02/NHA08配套使用；
            · 当其他运动时，请联系我司技术人员确认，避免因使用不当，影响使用寿命。

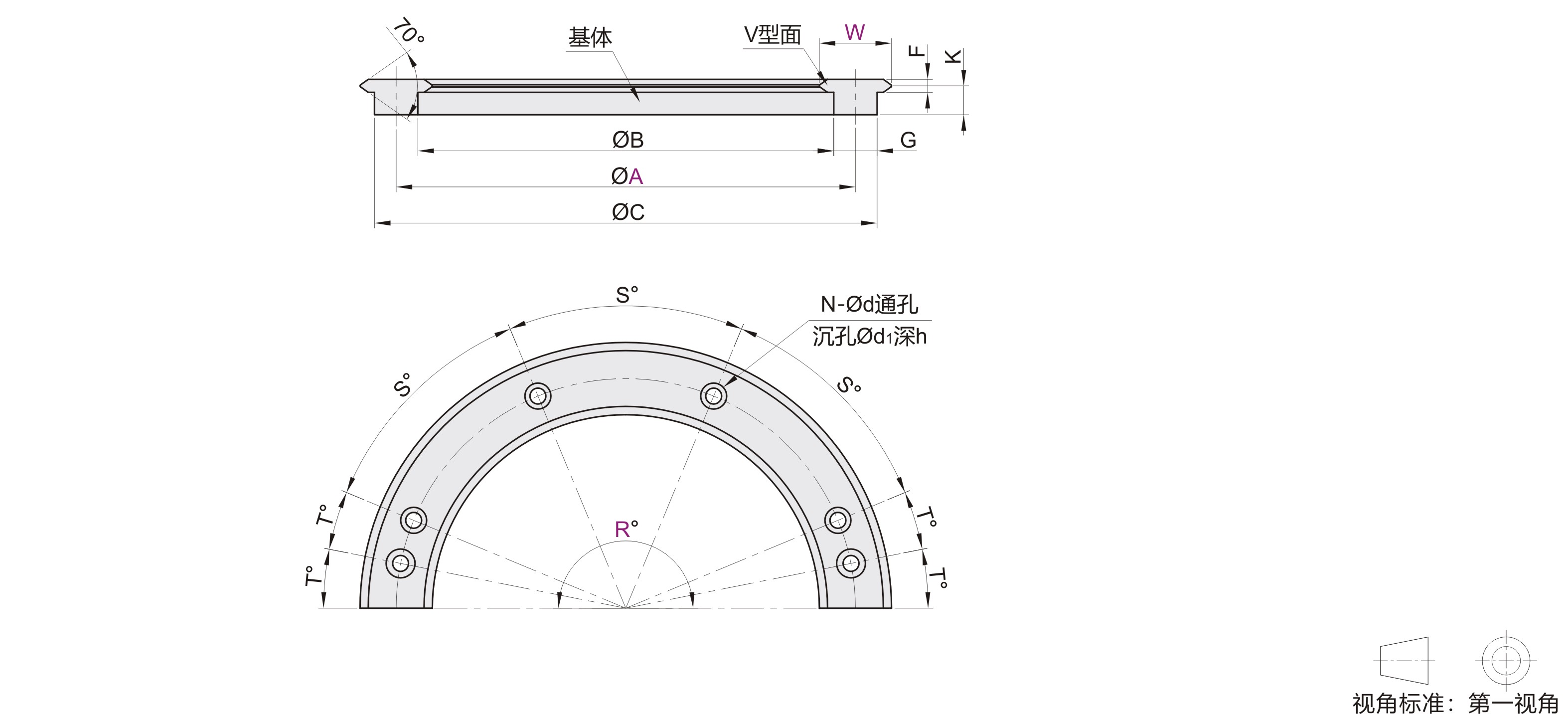

            参数图



            选型表

            型号 导轨
            直径
            A            		 R(°) B C F G K N
            (R=360°)            		 d d1 h T(°) S(°) 重量 kg
            (R=360°)
            代码 导轨宽度
            W
            NHA01 25 255

            90

            180

            		 239.6 270.4 4.2 15 10 8 5.5 9 6 11.25 45 1.2
            351 335.6 366.4 12 75 30 1.65
            44 468 442 494 5 26 12.5 12 7 11 7 5.625 22.5 5.1
            612 586 638 16 6.7
