方形丝杠支座组件 底面安装型 固定侧 精密型 标准型
条件筛选：
性价比 标准型
种类筛选 丝杠支座组件
类型 底面安装型
销售方式 单件
材质 S45C+SUJ2
产品名称 方形丝杠支座组件
轴承类型 角接触轴承 5级
负载 标准负载
精度等级 精密型
固定方向 垂直/侧面
支撑位置 固定侧
产品型号：
点击红色字体去完善选型
请先点击左下侧选项进行选型>>
请先点击左侧选项进行选型>>
未税折扣单价： -- --
含税折扣单价： ----
含税总价 (税率13%)： ￥--
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量()：
起订量：0
, 加量幅度：0
暂无数据
数量折扣
登录后可查看价格、加入购物车、一键购买
立即登录
价格生成中...
登录后可查看价格、加入购物车、一键购买
立即登录
代码的技术资料信息曾有所变更，可前往 型号勘误表 查看变更记录
相似商品
同类人气商品
计算选型
技术图档
全部型号
3D预览
产品问答
技术图档（二）
材质图
参数图
材质图
参数图
产品问答
产品问答
关于此产品的常见问题
1、标准型号支座包含哪些部分？
1.固定侧丝杠支座包含支座本体、支座压盖、角接触球轴承、支座用间隔环、油封、支座用螺母
2.支撑侧丝杠支座包含支座本体、深沟球轴承、挡圈
2、丝杠支座选型需要注意哪些方面？
1.固定侧支座与支撑侧支座中心高度C值要保持一致
2.支座从外形上分类有圆法兰型和方型，根据实际安装工况进行选择
3、丝杠支座产品发货形式是怎么样的？
通常情况下，对于固定侧丝杠支座，支座用间隔环和支座用螺母属于配件，独立包装后与支座主体部分一起放置于包装盒内；
对于支撑侧支座，深沟球轴承和挡圈属于配件，独立包装后与支座本体一起放置于包装盒内
4、丝杠支座支持定制吗？
丝杠支座支持定制，可根据客户多样化需求定制支座
5、使用中发现有异响怎么办？
支座异响，是轴承损坏导致的，轴承是精密件，损坏的原因主要有以下几点：
1、负载过大，导致轴承损坏
2、组装时有敲打或者运行过程中有装机等情况，都可能导致轴承损坏
3、环境较差，轴承里面进了杂质灰尘等，导致轴承损坏
4、整体机构组装精度较差或者设计偏载较大等，导致轴承受力不均，从而损坏
6、油封的作用是什么
油封和间隔环配套使用，起到相对密封防尘的作用
7、“油封适用轴径”是什么意思？
代表油封可以适配的轴径，标准支座都已经适配了间隔环，当客户不使用配套的间隔环时，
需考虑配套的轴径是否与油封匹配，避免轴与油封干涉，造成卡顿或者无法安装
8、固定侧支座组件可以分解拆开吗？
不可以。固定侧支座组件支座组件本体、轴承、轴承盖、油封已组装好，请勿拆解，否则影响精度。
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 | ||
| ①③⑥ | ⑤ | ①③⑤⑥ | |||
| LEB66 | 底面安装型 | 固定侧 | S45C | SUJ2 | 发黑 |
| LED66 | 无电解镀镍 | ||||
①②③④为一体，请勿拆解，否则将影响精度。
轴承已经封入适量锂皂基抗极压润滑脂。
使用经预压调整后的JIS 5级的角接触球轴承，最适用于高精度、高速旋转用途。
压盖内藏型支座，在高频振动情况下，轴承盖有松动风险，轴承盖螺纹处涂螺纹胶拧紧即可。
构成零件
| 编号 | 零件名称 | 数量 |
| ① | 轴承座本体 | 1 |
| ② | 角接触轴承 5级 | 1对 |
| ③ | 轴承盖 | 1 |
| ④ | 油封(Ø8以下1个) | 2 |
| ⑤ | 间隔环 | 2 |
| ⑥ | 支座用螺母 | 1 |
| ⑦ | 内六角紧定螺钉(附铜片) | 2 |

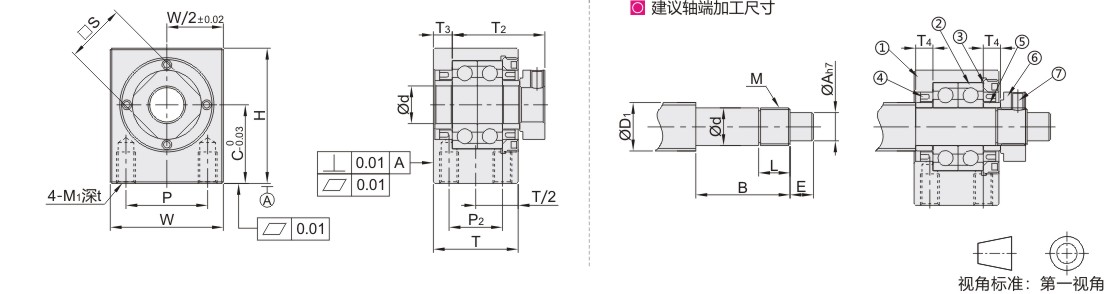

参数图
| 型号 | Ød | T | T2 | T3 | W | H | C | P | P2 | M1 | t | S | 油封 适用 轴径 |
建议轴端加工尺寸 | |||||||||
| 代码 | 规格 |
搭配丝杠 轴径 |
轴端部外径 |
轴端部加工尺寸 | 公称螺纹 |
间隔环 长度 |
|||||||||||||||||
| ØD1 | Ød |
ØA | B | E | M | L | T4 | ||||||||||||||||
| 发黑 LEB66 无电解 镀镍 LED66 |
8 | 8 | 23 | 26 | 4 | 32 | 32 | 17 | 23 | 14 | M5 | 6 | 14 | 11.5 | 10/12 | 8 | -0.005 -0.012 |
6.5 | 32.5 | 7.5 | M8×1.0 | 7 | 5.5 |
| 10S | 10 | 27 | 29.5 | 6 | 36 | 43 | 25 | 26 | 17 | M6 | 10 | 17 | 12 | 12/14/15 | 10 | -0.005 -0.012 |
8 | 36 | 15 | M10×1.0 | 11 | ||
| 10 | 14 | ||||||||||||||||||||||
| 12 | 12 | 19 | 15 | 14/15/16 | 12 | -0.005 -0.012 |
10 | M12×1.0 | |||||||||||||||
| 15 | 15 | 29 | 36 | 5 | 46 | 52 | 30 | 34 | 19 | 12 | 22 | 20 | 18/20 | 15 | -0.005 -0.014 |
12 | 49 | 20 | M15×1.0 | 13 | 10 | ||
