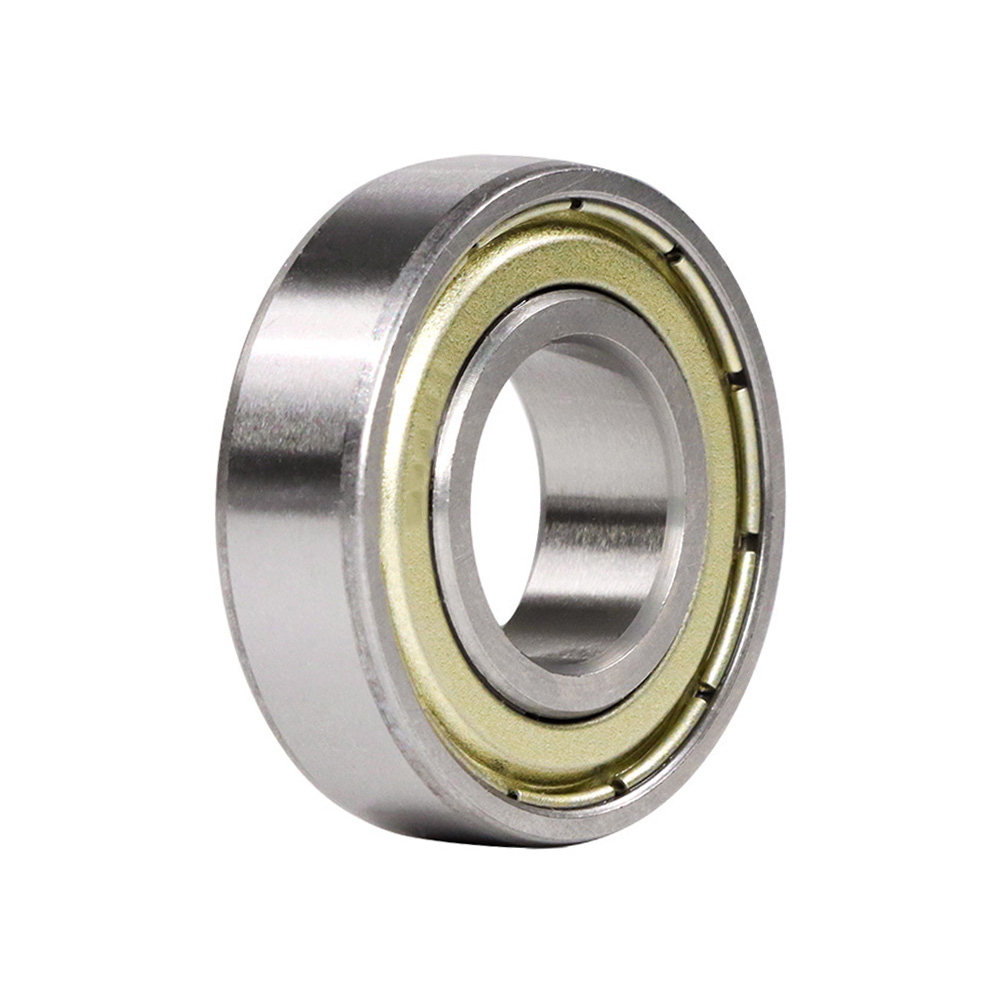

        深沟球轴承 两面带防尘盖

        品牌名称：

        怡合达

        条件筛选：

        种类筛选 深沟球轴承
        精度 P6
        密封方式 轴承两面带防尘盖
        游隙 CN（标准游隙）

        参数筛选：

        B（厚度）

        D（外径）

        d（内径）

        材质

        产品代码：

        有 250 个备选型号

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码 类型 轴承类型
            代码            		 轴承游隙 轴承精度 后置代码 轴承 材质
            国标 相当
            BAY 标准型 6 CO/CN GB/T 307.1   6级 ZZ(双面带防尘盖) GCr15 SUJ2
            BAY...-SUS 30Cr13 SUS420
             BAY07…-SUS  0Cr18Ni9 SUS304



            不承诺品牌。
            基本额定负载/容许转速/重量值不适用于SUS304和SUS420材质。

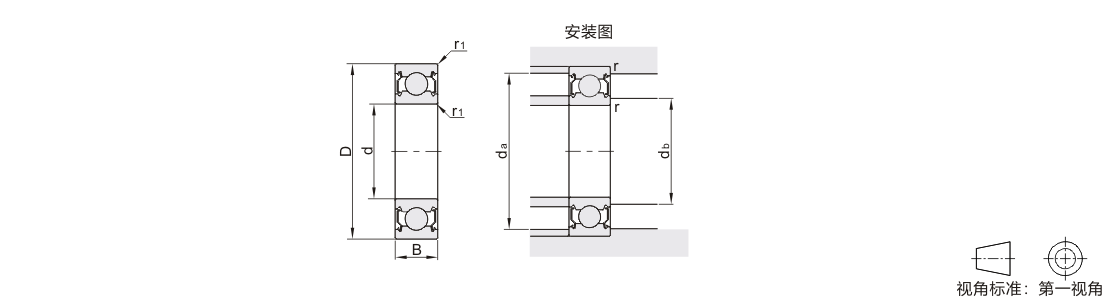

            参数图

            BAY-SUS

            型号 d D B r1
            (min)            		 基本额定负载 极限转速
            rpm
            (参考)            		 安装尺寸 重量
            (g)
            (参考)
            代码 轴承型号 Cr(动)
               KN            		 Cor(静)
            KN            		 db da
            (max)            		 r
            (max)
            (min) (max)
            BAY...-SUS 6700ZZ 10    15  4  0.2  0.85  0.43  15000  10.4  11.21  14.2  0.2  2
            6800ZZ   19  5  0.3  1.83  0.93  24000  12  12.5  17  0.3  5
            6900ZZ   22  6  2.7  1.27  21000  13  20  9
            6000ZZ   26  8  4.55  1.96  13.5  24  18
            6200ZZ   30  9  0.6  5.1  2.39  18000  14  16  26  0.6  32
            6300ZZ   35  11  8.1  3.45  16000  17  31  53
            6701ZZ 12    18  4  0.2  1.1  0.7  8300  13.6  13.8    16.4  0.2  2
            6801ZZ   21  5  0.3    1.92  1.04  20000  14  14.5    19  0.3  6
            6901ZZ   24  6    2.89  1.46  19000  15    22  11
            6001ZZ   28  8  5.1  2.37  18000  16    26  22
            6201ZZ   32  10  0.6  6.82  3.08  16000  16  17    28  0.6  37
            6301ZZ   37  12  1.0  9.7  4.2  15000  17  18.5    32  1.0  60
            6702ZZ 15    21  4  0.2  0.94  0.58  6600  16.6  16.8    19.4  0.2  3
            6802ZZ   24  5  0.3  2.1  1.25  17000  17  17.5    22  0.3  7
            6902ZZ   28  7  4.3  2.3  16000    26  16
            6002ZZ   32  9  5.6  2.84  15000  19    30  30
            6202ZZ   35  11  0.6  7.6  3.7  19  20    31  0.6  45
            6302ZZ   42  13  1.0  11.4  5.45  12000  20  23    37  1.0  82
            6703ZZ 17    23  4  0.2  1  0.66  5000  18.6  18.8    21.4  0.2  3
            6803ZZ   26  5  0.3  2.2  1.5  15000  19  19.5    24  0.3  8
            6903ZZ   30  7  4.6  2.6  14000  20    28  18
            6003ZZ   35  10  6  3.25  21    33  39
            6203ZZ   40  12  0.6  9.57  4.8  12000  21  23    36  0.6  66
            6303ZZ   47  14  1.0  13.6  6.6  11000  22  25    42  1.0  115
            6704ZZ 20    27  4  0.2    1.04  0.73  5000  21.6  22.3    25.4  0.2  5
            6804ZZ   32  7  0.3    3.5  2.2  13000  22  22.5    30  0.3  19
            6904ZZ   37  9    6.4  3.7  12000  24    35  36
            6004ZZ   42  12  0.6  9.38  5.03  11000  24  26    38  0.6  69
            6204ZZ   47  14  1.0  12.8  6.65  10000  25    42  1.0  106
            6304ZZ   52  15  1.1  15.9  7.8  26.5  28.5    45.5  144
            6805ZZ 25    37  7  0.3  4.3  2.95  27  28    35  0.3  22
            6905ZZ   42  9  7.02  4.53  9800  29    40  42
            6005ZZ   47  12  0.6  10.07  5.82  9400  29  30.5    43  0.6  80
            6205ZZ   52  15  1.0  14  7.88  8900  30  32    47  1.0  128
            6305ZZ   62  17  1.1  20.6  11.2  8100  31.5  35    55.5  232
            6806ZZ 30    42  7  0.3  4.96   3.62  8800  32  33    40  0.3  26
            6906ZZ   47  9  7.24  5  8400  34    45  48
            6006ZZ   55  13  1.0  13.2  8.27  7700  35  37    50  1.0  116
            6206ZZ   62  16  19.5  11.3  7300  39    57  199
            6306ZZ   72  19  1.1  26.7  15  6600  36.5  43    65.5  360
            6807ZZ 35    47  7  0.3  4.2  3.5  7600  37  38    45  0.3  29
            6907ZZ   55  10  0.6  9.6  6.8  7100  39  40    51  0.6  74
            6007ZZ   62  14  1.0  15.9  10.3  6800  40  42    57  1.0  155
            6207ZZ   72  17  1.1  25.7  15.3  6300  41.5  45    65.5  288
            6307ZZ   80  21  1.5  33.5  19.2  6000  43  47    72  1.5  457
            6808ZZ 40    52  7  0.3  5.07  4.37  6700  42  43    50  0.3  33
            6908ZZ   62  12  0.6  13.7  9.9  6300  44  45    58  0.6  110
            6008ZZ   68  15  1.0  16.8  11.5  6100  45  47    63  1.0  190
            6208ZZ   80  18  1.1  30.8  19.8  5800  46.5  51    73.5  366
            6308ZZ   90  23  1.5  40.7  24  5300  48  54    82  1.5  630
            6809ZZ 45    58  7  0.3  5.35   4.95  5900  47  48    56  0.3  38
            6909ZZ   68  12  0.6  14.1   10.9  5600  49  51    64  0.6  128
            6009ZZ   75  16  1.0  19.9  14  5400  50  52.5    70  1.0  237
            6209ZZ   85  19  1.1  31.2  20.3  5200  51.5  55.5    78.5  398
            6309ZZ   100  25  1.5  52.6  31.8  4700  53  61.5    92  1.5  814
            6810ZZ 50    65  7  0.3  6.58   6.08  5300  52  54    63  0.3  50
            6910ZZ   72  12  0.6  16.1    13.1  54  55.5    68  0.6  135
            6010ZZ   80  16  1.0  21.8   16.6  4600  55.0  57.5    75  1.0  261
            6210ZZ   90  20  1.1  35  23.2  4700  56.5  60    83.5  454
            6310ZZ   110  27  2.0  62  38.5  4200  59  68.5    101  2.0  1060

            1Kgf=9.81N



            BAY-BAY07-SUS

            型号 d D B r1
            (min)            		 基本额定负载 极限转速
            rpm
            (参考)            		 安装尺寸 重量
            (g)
            (参考)
            代码 轴承型号 Cr(动)
               KN            		 Cor(静)
            KN            		 db da
            (max)            		 r
            (max)
            (min) (max)
            BAY
            BAY07...-SUS            		 6700ZZ 10  15 4 0.2 0.85 0.43 15000 10.4 11.21 14.2 0.2 2
            6800ZZ* 19 5 0.3  1.83 0.93 24000 12  12.5 17 0.3  5
            6900ZZ* 22 6 2.7 1.27 21000  13 20 9
            6000ZZ* 26 8 4.55 1.96 13.5 24 18
            6200ZZ* 30 9 0.6  5.1 2.39 18000 14  16 26 0.6  32
            6300ZZ* 35 11 8.1 3.45 16000 17 31 53
            6701ZZ 12  18 4 0.2 1.1 0.7 8300 13.6 13.8 16.4 0.2 2
            6801ZZ* 21 5 0.3  1.92 1.04 20000 14  14.5 19 0.3  6
            6901ZZ* 24 6 2.89 1.46 19000 15 22 11
            6001ZZ* 28 8 5.1 2.37 18000 16 26 22
            6201ZZ* 32 10 0.6 6.82 3.08 16000 16 17 28 0.6 37
            6301ZZ* 37 12 1.0 9.7 4.2 15000 17 18.5 32 1.0 60
            6702ZZ 15  21 4 0.2 0.94 0.58 6600 16.6 16.8 19.4 0.2 3
            6802ZZ* 24 5 0.3  2.1 1.25 17000 17  17.5  22 0.3  7
            6902ZZ* 28 7 4.3 2.3 16000 26 16
            6002ZZ* 32 9 5.6 2.84 15000  19 30 30
            6202ZZ* 35 11 0.6 7.6 3.7 19 20 31 0.6 45
            6302ZZ* 42 13 1.0 11.4 5.45 12000 20 23 37 1.0 82
            6703ZZ 17  23 4 0.2  1 0.66 5000 18.6  18.8 21.4 0.2  3
            6803ZZ* 26 5 0.3  2.2 1.5 15000 19  19.5 24 0.3  8
            6903ZZ* 30 7 4.6 2.6 14000  20 28 18
            6003ZZ* 35 10 6 3.25 21 33 39
            6203ZZ* 40 12 0.6  9.57 4.8 12000  21  23 36 0.6  66
            6303ZZ* 47 14 1.0  13.6 6.6 11000  22  25 42 1.0  115
            6704ZZ 20  27 4 0.2  1.04 0.73 5000  21.6  22.3 25.4 0.2  5
            6804ZZ* 32 7 0.3  3.5 2.2 13000  22  22.5 30 0.3  19
            6904ZZ* 37 9 6.4 3.7 12000  24 35 36
            6004ZZ* 42 12 0.6  9.38 5.03 11000  24  26    38  0.6  69
            6204ZZ* 47 14 1.0  12.8 6.65 10000  25    42  1.0  106
            6304ZZ* 52 15 1.1  15.9 7.8 26.5  28.5    45.5  144
            6805ZZ* 25  37  7  0.3  4.3 2.95 27  28    35  0.3  22
            6905ZZ* 42  9  7.02 4.53 9800  29    40  42
            6005ZZ* 47  12  0.6  10.07 5.82 9400  29  30.5    43  0.6  80
            6205ZZ* 52  15  1.0  14 7.88 8900  30  32    47  1.0  128
            6305ZZ* 62  17  1.1  20.6 11.2 8100  31.5  35    55.5  232
            6806ZZ* 30  42 7 0.3 4.96 3.62 8800 32 33 40 0.3 26
            6906ZZ* 47 9 7.24 5 8400 34 45 48
            6006ZZ* 55 13 1.0  13.2 8.27 7700 35 37 50 1.0  116
            6206ZZ* 62 16 19.5 11.3 7300 39 57 199
            6306ZZ* 72 19 1.1 26.7 15 6600 36.5 43 65.5 360
            6807ZZ* 35  47 7 0.3 4.2 3.5 7600 37 38 45 0.3 29
            6907ZZ* 55 10 0.6 9.6 6.8 7100 39 40 51 0.6 74
            6007ZZ* 62 14 1.0  15.9 10.3 6800 40 42 57 1.0  155
            6207ZZ* 72 17 1.1 25.7 15.3 6300 41.5 45 65.5 288
            6307ZZ* 80 21 1.5 33.5 19.2 6000 43 47 72 1.5 457
            6808ZZ 40  52 7 0.3 5.07 4.37 6700 42 43 50 0.3 33
            6908ZZ* 62 12 0.6 13.7 9.9 6300 44 45 58 0.6 110
            6008ZZ* 68 15 1.0  16.8 11.5 6100 45 47 63 1.0  190
            6208ZZ* 80 18 1.1 30.8 19.8 5800 46.5 51 73.5 366
            6308ZZ* 90 23 1.5 40.7 24 5300 48 54 82 1.5 630
            6809ZZ* 45 58 7 0.3 5.35 4.95 5900 47 48 56 0.3 38
            6909ZZ* 68 12 0.6 14.1 10.9 5600 49 51 64 0.6 128
            6009ZZ* 75 16 1.0  19.9 14 5400 50 52.5 70 1.0  237
            6209ZZ* 85 19 1.1 31.2 20.3 5200 51.5 55.5 78.5 398
            6309ZZ* 100 25 1.5 52.6 31.8 4700 53 61.5 92 1.5 814
            6810ZZ* 50 65 7 0.3 6.58 6.08 5300 52 54 63 0.3 50
            6910ZZ* 72 12 0.6 16.1 13.1 54 55.5 68 0.6 135
            6010ZZ* 80 16 1.0  21.8 16.6 4600 55 57.5 75 1.0  261
            6210ZZ* 90 20 1.1 35 23.2 4700 56.5 60 83.5 454
            6310ZZ* 110 27 2 62 38.5 4200 59 68.5 101 2 1060
            6811ZZ 55 72 9 0.3 9.1 8.5 4800 57 59 70 0.3 83
            6911ZZ 80 13 1.0  15.96 13.25 4300 60 61.5 75 1.0  180
            6011ZZ 90 18 1.1 30.9 22.4 4500 61.5 64 83.5 388
            6211ZZ* 100 21 1.5 43.4 29.2 4300 63 67 92 1.5 601
            6311ZZ 120 29 2 71.5 44.6 3900 64 74 111 2 1370
            6812ZZ 60 78 10 0.3 9.1 8.7 4400 62 64.5 76 0.3 106
            6912ZZ 85 13 1 28.7 17.2 4300 65 66.5 80 1 193
            6012ZZ 95 18 1.1 30.7 22.7 4100 66.5 69 88.5 414
            6212ZZ* 110 22 1.5 52.4 35.9 3800 68 75 102 1.5 783
            6312ZZ 130 31 2.1 81.8 51.8 3600 71 80.5 119 2 1730
            6813ZZ 65 85 10 0.6 11.9 11.5 4100 69 70 81 0.6 128
            6913ZZ 90 13 1 17.4 16.1 4000 70 71.5 85 1 206
            6013ZZ 100 18 1.1 29.2 23.5 3900 71.5 74 93.5 421
            6213ZZ 120 23 1.5 57.2 40 3600 73 80.5 112 1.5 990
            6313ZZ 140 33 2.1 92.7 59.8 3300 76 86 129 2 2080
            6814ZZ 70 90 10 0.6 12.2 11.9 3800 74 75.5 86 0.6 137
            6914ZZ 100 16 1 23.7 21.1 3700 75 77.5 95 1 334
            6014ZZ 110 20 1.1 38.6 30.4 3600 76.5 80.5 103.5 604
            6214ZZ 125 24 1.5 62.2 44 3400 78 85 117 1.5 1070
            6314ZZ 150 35 2.1 104.1 68 3100 81 92.5 139 2 2520
            6815ZZ 75 95 10 0.6 12.5 12.8 3600 79 80 91 0.6 145
            6915ZZ 105 16 1 24.3 22.5 3500 80 82.5 100 1 353
            6015ZZ 115 20 1.1 40.1 33.1 3300 81.5 85.5 108.5 649
            6215ZZ 130 25 1.5 66.2 49.3 3200 83 90.5 122 1.5 1180
            6315ZZ 160 37 2.1 114 76.5 2900 86 99 149 2 3020
            6816ZZ 80 100 10 0.6 12.8 12.7 3400 84 85 96 0.6 154
            6916ZZ 110 16 1 25 23.9 3200 85 88 105 1 373
            6016ZZ 125 22 1.1 47.5 39.8 3100 86.5 91.5 118.5 854
            6216ZZ 140 26 2 72.7 53 3000 89 95.5 131 2 1400
            6316ZZ 170 39 2.1 90.4 69.6 2700 91 105 159 3590
            6817ZZ 85 110 13 1 19.8 19.2 3100 90 91 105 1 270
            6917ZZ 120 18 1.1 31.9 29.7 3000 91.5 94 113.5 536
            6017ZZ 130 22 52.8 44.5 2900 97 123.5 890
            6217ZZ 150 28 2 83.3 63.8 2800 94 103 141 2 1790
            6317ZZ 180 41 3 132.7 96.6 2600 98 112 167 2.5 4230
            6818ZZ 90 115 13 1 19 19.7 3000 95 96 110 1 285
            6918ZZ 125 18 1.1 32.8 31.5 2900 96.5 99 118.5 554
            6018ZZ 140 24 1.5 61.2 50.6 2800 98 102 132 1.5 1020
            6218ZZ 160 30 2 96 71.5 2600 99 109 151 2 2150
            6318ZZ 190 43 3 142.6 107.2 2400 103 118 177 2.5 4910
            6819ZZ 95 120 13 1 20.8 19.8 2800 100 101 115 1 300
            6919ZZ 130 18 1.1 33.7 33.4 101.5 104 123.5 579
            6019ZZ 145 24 1.5 60.8 51 2600 103 109 137 1.5 1080
            6219ZZ 170 32 2.1 109 82 2500 106 116 159 2 2620
            6319ZZ 200 45 3 156.6 121.8 2300 108 125 187 2.5 5670
            6820ZZ 100 125 13 1 20.1 22 2700 105 106 120 1 313
            6920ZZ 140 20 1.1 42.7 41.9 2600 106.5 110 133.5 783
            6020ZZ 150 24 1.5 60.2 54.2 108 142 1.5 1150
            6220ZZ 180 34 2.1 122 92.7 2300 111 122 169 2 3140
            6821ZZ 105 130 13 1 19.8 22 4800 110 110.5 125 1 330
            6921ZZ 145 20 1.1 42.5 42 2500 111.5 115 138.5 816
            6021ZZ 160 26 2 59.2 61.2 2400 114 119 151 2 1590
            6221ZZ 190 36 2.1 133 105 2300 116 125 179 3700
            6321ZZ 225 49 3 183.7 153.1 2100 118 134 212 2.5 8050
            6822ZZ 110 140 16 1 28.1 30.7 4300 115 117 135 1 515
            6922ZZ 150 20 1.1 43.5 44.5 2400 116.5 120 143.5 849
            6022ZZ 170 28 2 82 73 2300 119 126 161 2 1960
            6222ZZ 200 38 2.1 144 117 2200 121 132 189 4360
            6824ZZ 120 150 16 1 28.9 32.1 4000 125 127 145 1 555
            6924ZZ 165 22 1.1 53 53.9 3800 126.5 132 158.5 1150
            6024ZZ 180 28 2 88.1 79.7 2100 129 136 171 2 2070
            6224ZZ 215 40 2.1 155.3 131 2000 131 143 204 5150
            6324ZZ 260 55 3 227.6 207.4 2200 133 161 247 2.5 12400
            6926ZZ 130 180 24 1.5 65.1 67.2 3400 138 144 172 1.5 1520
            6026ZZ 200 33 2 105 96.8 3200 139 148 191 2 3160
            6828ZZ 140 175 18 1.1 38.2 44.3 3400 146.5 148.5 168.5 1 850
            6928ZZ 190 24 1.5 68.5 71.5 3200 148 153.5 182 1.5 1620
            6028ZZ 210 33 2 105.4 101.8 3000 149 158 201 2 3350
            6830ZZ 150 190 20 1.1 47.5 55 156.5 160 183.5 1 1160
            6930ZZ 210 28 2 85 90.5 2600 159 166 201 2 3010
            6032ZZ 160 240 38 2.1 136.6 135.4 2400 171 183 229 5050
            6834ZZ 170 215 22 1.1 59.8 70.4 2600 176.5 182 208.5 1 1630
            6040ZZ 200 310 51 2.1 218 243 1900 211 299 299 2 11900

            SUS304材质仅适用带*规格。       1Kgf=9.81N

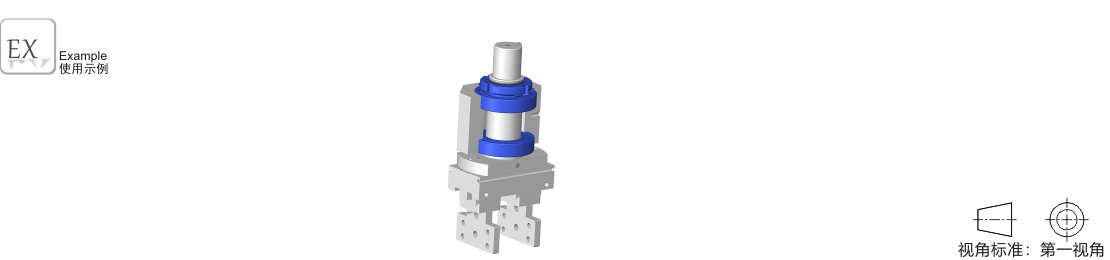

            使用示例




            深沟球轴承在丝杆传动之间起到支撑和传动的作用，实现工件的运输，主要应用于3C，非标设备等行业。

            • 客服

            • 购物车

              0

            • 公众号

              微信公众号

              WeChat

              订单/资讯随手掌握

              微信技术交流服务群

              WeChat

              扫码添加进群

            • 浏览记录

            • 问题反馈

            • 置顶

            Copyright © 2010-2025 东莞怡合达自动化股份有限公司 版权所有 粤ICP备14032684号

            营业执照: 91441900566614589Q
            网络举报APP下载中心 网络举报APP下载中心 中国互联网举报中心 中国互联网举报中心
